Trainning CCNA Nixtrain ( Konfigurasi OSPF)

Assalamu'alaikum wr.wb.

Pada kesempatan kali ini saya akan sharing tentang konfigurasi OSPF, sebelum kita melakukan konfigurasi terlebih dahulu kita harus mengerti tentang pengertiannya. Langsung saja.

A. PENGERTIAN.

           Routing Open Shortest Path First (OSPF) adalah sebuah routing protocol standard terbuka yang telah diimplementasikan oleh sejumlah besar vendor jaringan. Alasan untuk mengkonfigurasi OSPF dalam sebuah topologi adalah untuk mengurangi overhead (waktu pemrosesan) routing, mempercepat convergance,serta membatasi ketidakstabilan network disebuah area dalam suatu network.

B. LATAR BELAKANG.

            Disini saya membuat jaringan yang berbeda-beda, di jaringan berbada mana bisa sih saling terhubung ? maka dari itu saya pada kali ini menggunakan cara Routing Dinamic OSPF.

C. ALAT DAN BAHAN.

         1. Laptop atau PC

         2. Aplikasi Cisco Packet Tracer

D. MAKSUD DAN TUJUAN.

            Tujuannya untuk menghubungkan beberapa network yang berbeda menggunakan teknik Routing Dinamic OSPF.

E. Tahap Pelaksanaan Pekerjaan.

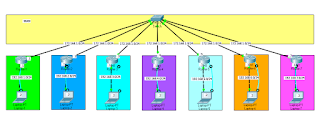

1. Pertama kita buat topologinya terlebih dahulu. topologi yang di bawah ini merupakan topologi yang saya dapat dari instruktur.

2. Kemudian setting IP pada masing-masing Perangkat yang telah di sediakan IP pada gambar diatas, cara konfigurasi IP sama seperti konfigurasi perangkat pada lainnya. Pastikan setelah di konfigurasi portnya akan berubah berwarna hijau semua.

3.  Jika sudah di setting IPnya sekarang konfigurasi Routing OSPFNya, disini terdapat banyak yang akan di routing sesuai Routernya jika kalian bingung dengan topologi diatas bahkan belum pernah mencoba konfigurasi OSPF bisa belajar dulu pada topologi yang sederhana.

4. Cara routingnya itu cukup sederhana dan mudah caranya kita masukan perintah seperti dibawah ini:

R1(config)# router ospf <process-id>

R1(config-router)# network <network-id> <WC mask> area < area-id>

Router(config-router)# exit

5.  Disini saya akan memberikan contoh routing OSPFnya pada Router 1 dengan memasukkan perintah :

R1(config)# router ospf 10 (nomor 10 ini bebas anda masukkan)

R1(config-router)# network 192.168.1.0 0.0.0.225 area 0 (0 ini merupakan nomor area jadi jika ini 0 maka semuanya juga harus 0)

R1(config-router)# network 172.16.1.0 0.0.0.225 area 0

R1(config-router)# end

6. Kemudian lakukan perintah berikut pada semua Router pastikan atur IP sesuai network yang berhubungan dengan Router tersebut.

7. Untuk cek konfigurasi pada OSPF anda bisa melakukan langkah berikut :

Router# show ip ospf neighbor

Router# show ip ospf database

Router# show ip route ospf

8. Kemudian test dengan mengirimkan pesan antar PC maka hasilnya akan successfully seperti gambar dibawah ini.

F. REFERENSI

http://alvin-blctelkom.blogspot.co.id/2016/07/konsep-dasar-routing-ospf.html

G. Hasil dan Kesimpulan.

Open Shortest Path First (OSPF) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis.





Sekian dari saya

Wassalamu'alaikum wr.wb.
