Trainning CCNA ( Dynamic Routing )

Assalamu'alaikum wr.wb.

Pada kesempatan kali ini saya akan mensharing tentang konfigurasi pada saat melakukan dynamic routing, sebelum kita ke konfigurasinya seperti bisa kita harus mengerti dahulu pengertiannya.

A. Pengertian.

Routing protokol yang menggunakan algoritma distance vector, yaitu algortima Bellman-Ford. Pertama kali dikenalkan pada tahun 1969 dan merupakan algoritma routing yang pertama pada ARPANET. Versi awal dari routing protokol ini dibuat oleh Xerox Parc’s PARC Universal Packet Internetworking dengan nama Gateway Internet Protocol. Kemudian diganti nama menjadi Router Information Protocol (RIP) yang merupakan bagian Xerox network Services.

RIP memiliki 3 versi yaitu :

    1. RIPv1

    2. RIPv2

    3. RIPng





B. Latar Belakang.

• Menggunakan metode Triggered Update.
• RIP memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing.
• Konfigurasinya tidak rumit.



C. Alat dan Bahan.



- Laptop.

- Aplikasi Cisco PAcket Tracer.



D. Maksud dan Tujuan.



Tujuannya untuk menghubungkan ketiga jaringan yang berbeda menggunakan teknik Dinamic Routing RIP.



E. Tahap Pelaksanaan Pekerjaan.

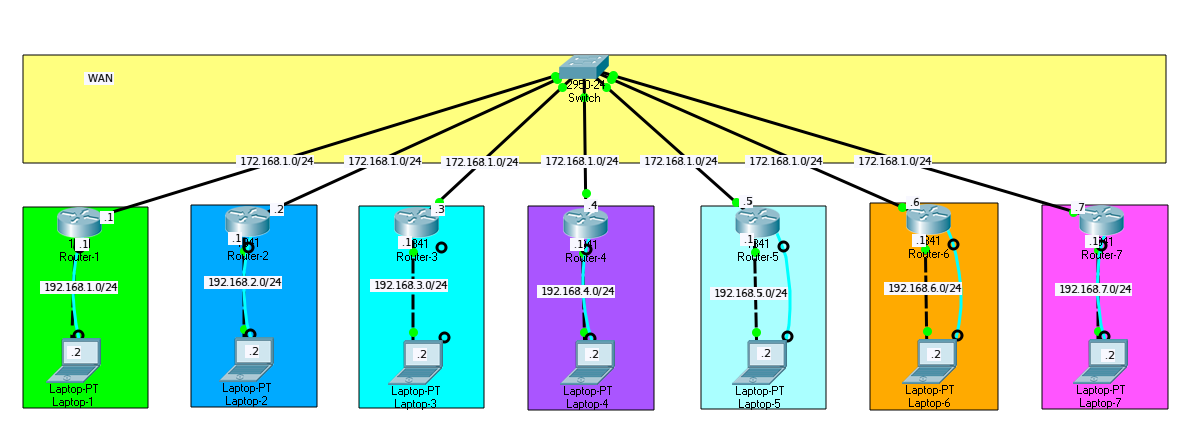

1.Langkah pertama yang harus dilakukan siapkan Topologi seperti gambar dibawah ini, pastikan semuanya sama seperti topologi di bawah ini biar nantinya tidak bingung saat mengikuti langkah-langkahnya.





2.  Kemudian masukkan IP pada masing-masing perangkat beserta routing routernya . pada saat masukan ip sesuaikan IP yang telah berada pada topologi di atas.





#Untuk R1.

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.1.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R2.

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.2.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R3

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.3 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.3.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.3.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R4

Router>en

Router#conf t

Router(config)#

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.4 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.4.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.4.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R5

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.5 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.5.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.5.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R6

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.6 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.6.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.6.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#

#Untuk R7

Router>en

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.168.1.7 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#int fa0/1

Router(config-if)#ip add 192.168.7.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#ex

Router(config)#router ospf 100

Router(config-router)#net 172.168.1.0 0.0.0.255 area 0

Router(config-router)#net 192.168.7.0 0.0.0.255 area 0

Router(config-if)#end

Router#wr

Building configuration...

[OK]

Router#



3. Jika sudah semua di setting IP sekarang kita tinggal Routing RIPnya dengan sintak :



Konfigurasi pada Router 1

R1(config)#router rip

R1(config‐router)#version 2

R1(config‐router)#network 192.168.1.0 (network-id)

R1(config‐router)#network 172.168.1.0 (network-id)

R1(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 2

R2(config)#router rip

R2(config‐router)#version 2

R2(config‐router)#network 192.168.2.0 (network-id)

R2(config‐router)#network 172.168.1.0 (network-id)

R2(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 3

R3(config)#router rip

R3(config‐router)#version 2

R3(config‐router)#network 192.168.3.0 (network-id)

R3(config‐router)#network 172.168.1.0 (network-id)

R3(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 4

R4(config)#router rip

R4(config‐router)#version 2

R4(config‐router)#network 192.168.4.0 (network-id)

R4(config‐router)#network 172.168.1.0 (network-id)

R4(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 5

R5(config)#router rip

R5(config‐router)#version 2

R5(config‐router)#network 192.168.5.0 (network-id)

R5(config‐router)#network 172.168.1.0 (network-id)

R5(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 6

R6(config)#router rip

R6(config‐router)#version 2

R6(config‐router)#network 192.168.6.0 (network-id)

R6(config‐router)#network 172.168.1.0 (network-id)

R6(config‐router)#no auto-summary (agar classess IP ikut terdaftar)

Konfigurasi pada Router 7

R7(config)#router rip

R7(config‐router)#version 2

R7(config‐router)#network 192.168.7.0 (network-id)

R7(config‐router)#network 172.168.1.0 (network-id)

R7(config‐router)#no auto-summary (agar classess IP ikut terdaftar)



 4. Kemudian coba kirimkan email pada masing-masing Client nanti hasilnya akan berhasil seperti gambar di bawah ini :





F. Referensi.



ebook routing protokol nixtrain.

G. Hasil dan Kesimpulan.

dengan menggunakan teknik konfigurasi dynamic routing konfigurasi jauh lebih mudah.

Sekian sharing dari saya jika kurang jelas anda bisa meninggalkan komentar.

Wassalamu'alaikum wr.wb.
